Fabricación casera de un Circuito Impreso

Circuito Impreso

En electrónica, un circuito impreso o PCB (del inglés Printed Circuit Board) es una superficie constituida por caminos o pistas de material conductor laminadas sobre una superficie no conductora. El circuito impreso se utiliza para conectar eléctricamente y sujetar un conjunto de componentes electrónicos.

Los caminos son generalmente de cobre mientras que la base se fabrica de resinas, de fibra de vidrio, etc.




Fabricación de un Circuito Impreso

La fabricación de un circuito impreso casera es relativamente sencilla. La lista de materiales a utilizar son:

  • Placa de cobre para circuito impreso virgen.
  • Componentes necesarios para el circuito que queremos montar.
  • Soldador y estaño.
  • Ácido clorhídrico (HCl).
  • Agua Oxigenada 110 Volúmenes.
  • Rotulador permanente "Edding" o similar.
  • Taladro con una broca fina.
Distintos tamaños de placa de cobre
para circuitos integrados virgenes


Los pasos a seguir para la construcción de un circuito impreso son los siguientes:

Primer Paso:

Con la ayuda de unos guantes de látex (para evitar dejar huellas en el cobre) limpiar muy bien la placa por el lado del cobre, se puede utilizar una gasa impregnada con un poquito de alcohol para una mejor limpieza. Es muy importante que la base de cobre no tenga polvo ni rastros de suciedad.

Segundo Paso:

Con el rotulador permanente (Edding 3000 o similar da muy buenos resultados) dibujar el circuito, donde vaya a ir soldado el componente se puede dibujar un circulito para que la futura soldadura sea más cómoda.


MUY IMPORTANTE: cuando se dibujen las lineas de coexión (color negro en la foto) se ha de hacer siempre en el mismo sentido, no se debe pintar los dos sentidos, ya que entonces la pista no quedará protegida.



Tercer Paso:

Este paso es de los más importantes, en un recipiente resistente a la corropsión se debe preparar el ácido que eliminará el cobre sobrante. Para ello utilizaremos el ácido clorhídrico, el agua oxigenada y agua del grifo. Se hará la mezcla en la siguiente proporción:
  • 30%  de ácido clorhídrico.
  • 30%  de agua oxigenada 110 vólumenes.
  • 40%  de agua del grifo. El agua del grifo es importante para diluir el ácido, ya que la mezcla del HCl y el agua oxigenada crea un ácido muy corropsivo que puede ser dañino para la piel y la ropa.
Si no queremos utilizar la mezcla de ácido clorhídrico con agua oxigenada, podemos utilizar también cloruro férrico.



Cuarto paso:

Introducimos la placa en nuestra mezcla y durante unos minutos el ácido eliminará el cobre que no está protegido por el rotulador.


Vemos como el ácido, que inicialmente era transparente, va tomando color azulado verdoso, cuando el cobre no protegido haya desaparecido, sacar la placa con cuidado de la mezcla y aclararla con abundante agua. Recordar que el ácido es muy corropsivo, así que para sacarla utilizar unas pinzas o algúna herramienta para evitar quemaduras.

Quinto Paso:

Una vez que hemos lavado la placa, debemos secarla bien, y con ayuda de alcohol limpiar el rotulador permanente.
Con el taladro y la broca, taladrar la placa donde vayan a ir soldados los componentes.

Sexto Paso:

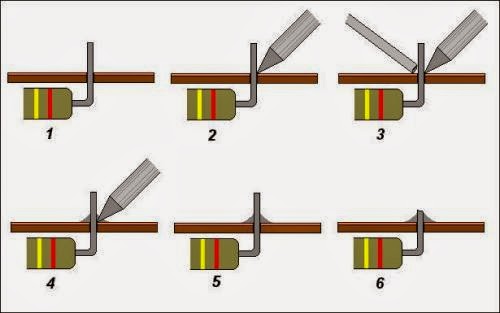

Soldar los componentes a la placa, dejando el cuerpo por la zona de arriba de la placa introduciendo las patitas de los componentes por los taladros, de tal forma que con una gota de estaño quden fijados a la placa. Si vemos que la pata es muy larga, después de soldar, podemos cortar la parte que sobra con unos alicates.




Ya tenemos nuestro circuito impreso fabricado.


Espero que esta entrada os haya servido de utilidad.

Nota: las imágenes utilizadas han sido copiadas de internet, no corresponden a ningún circuito realizado por mí.
